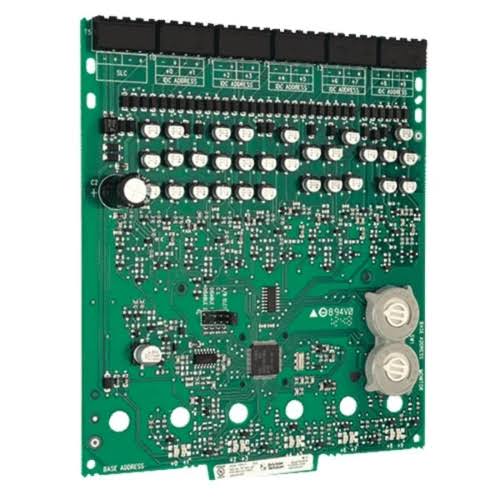

Notifier CR-6 6 Röle Çıkışlı Kontrol Modülü

Yangın algılama sistemleri yalnızca yangını tespit etmekle kalmaz; bir yangın anında binadaki diğer sistemleri de devreye sokar ya da durdurur. Havalandırmanın kapatılması, kapı tutucuların bırakılması, asansörlerin zemin kata çağrılması gibi işlemler bunlara örnektir. Notifier CR-6, tam da bu kontrol görevlerini üstlenen, 6 röle çıkışlı bir kontrol modülüdür. Bu yazıda CR-6’nın ne işe yaradığını, nasıl çalıştığını ve nerede tercih edildiğini ele alıyoruz.

CR-6 Nedir ve Ne İşe Yarar?

Notifier CR-6, Notifier’ın Seri 6 (multi-modül) ailesinin bir parçası olan 6 röle çıkışlı kontrol modülüdür (relay control module). Temel görevi, yangın alarm paneline 6 adet bağımsız röle çıkışı kazandırmaktır. Bu röleler, panelin komutuyla harici (yardımcı) devreleri açıp kapatmak için kullanılır.

Her röle, Form C (SPDT – tek kutuplu çift konumlu) kuru kontak (dry contact) sağlar. “Kuru kontak”, rölenin kendi başına gerilim üretmediği, yalnızca bir anahtar gibi davranarak harici bir devreyi açıp kapattığı anlamına gelir. Her röle, ihtiyaca göre normalde açık (NO) veya normalde kapalı (NC) olarak kablolanabilir; bu da geniş bir uygulama esnekliği sunar.

Hangi Sistemleri Kontrol Eder?

Notifier CR-6’nın röleleri, bir yangın anında pek çok yardımcı sistemi tetiklemek veya durdurmak için kullanılır. Tipik uygulamalar şunlardır: HVAC (havalandırma) sistemlerinin kapatılması (dumanın yayılmasını önlemek için), manyetik kapı tutucuların (door holder) bırakılarak yangın kapılarının kapanması, asansörlerin güvenli kata çağrılması (elevator recall), aydınlatma kontrolü ve diğer bina yönetim sistemleriyle entegrasyon.

Bu sayede CR-6, yangın algılama sistemini binanın geri kalanıyla entegre eden bir köprü görevi görür; yangın yalnızca alarmla sınırlı kalmaz, binanın güvenli tahliyesini ve hasarın sınırlanmasını sağlayan otomatik tepkileri de tetikler.

6 Röle Tek Kartta: Multi-Modül Avantajı

Notifier CR-6’nın en büyük avantajı, 6 ayrı röleyi tek bir kart üzerinde birleştirmesidir. Seri 6 multi-modül kartları, birden fazla modülü tek bir baskı devre üzerinde toplayarak yerden ve maliyetten tasarruf sağlar. Ayrı ayrı tek röleli modüller kullanmak yerine tek bir CR-6 kullanmak, hem kablolama karmaşasını azaltır hem de pano içi alandan tasarruf sağlar.

Her röle bağımsız çalışır; yani paneldeki sebep-sonuç (cause & effect) programlamasına göre her röle farklı bir olaya bağlanabilir. Bu, tek bir modülle birden fazla farklı kontrol senaryosunun yürütülmesine imkân tanır.

Adresleme ve Durum Göstergeleri

Notifier CR-6’nın ilk modülünün adresi, döner kod anahtarlarıyla (rotary switch) 01 ile 154 arasında ayarlanır. Kalan beş röle ise otomatik olarak bu ilk adresi takip eden ardışık adresleri alır. Kullanılmayan en fazla üç adres devre dışı bırakılarak başka yerde kullanılabilir.

Modül, panel kontrollü durum LED’leri içerir. Panel, bu LED’lerin yanıp sönmesini, sürekli yanmasını (latch on) veya sönük kalmasını (latch off) sağlayabilir. Bu görsel göstergeler, her rölenin aktif olup olmadığının izlenmesini ve arıza tespitinin kolaylaşmasını sağlar.

Önemli Not: Çıkış Denetimi

Notifier CR-6 hakkında bilinmesi gereken önemli bir nokta, kontrol edilen devrenin denetlenmediğidir (no supervision for the controlled circuit). Yani CR-6, röle çıkışıyla bağlı harici devrenin bütünlüğünü (kopukluk vb.) izlemez; yalnızca röleyi açıp kapatır. Bu, CR-6’yı denetimli çıkış sağlayan SC-6 modülünden ayıran temel farktır. Eğer kontrol edilen hattın denetlenmesi (örneğin siren hattının bütünlüğünün izlenmesi) gerekiyorsa, denetimli çıkış modülü olan SC-6 tercih edilmelidir.

Bağlantı, Besleme ve Montaj

Notifier CR-6 rölelerinin kontak değerleri 30 VDC veya 70.7 VAC’tir (dirençsel yükte non-coded için 3.0 A @ 30 VDC). Modül, FlashScan veya CLIP protokolünde çalışır. Bekleme akımı çok düşüktür (1.45 mA), alarm durumunda 32 mA çeker.

Modül, çıkarılabilir klemenslerle (12-18 AWG) kolay kablolama imkânı sunar. CHS-6 şasisi üzerine 6 modüle kadar, BB-XP kabinine ise 1-2 modül monte edilebilir; CAB-3, CAB-4, EQ serisi veya BB-25 kabinleriyle uyumludur. Önemli bir kurulum notu: Röle kontakları sevkiyat sırasında konum değiştirmiş olabileceğinden, kontrol edilen devreler bağlanmadan önce modülün panelle haberleşmesi sağlanmalıdır.

Nerede Kullanılır?

CR-6, yangın sistemiyle diğer bina sistemlerinin entegrasyonunun gerektiği her projede kullanılır. Özellikle çok sayıda kontrol noktasının (HVAC, kapı, asansör vb.) bir arada bulunduğu büyük ve karmaşık binalarda idealdir. Endüstriyel tesisler, AVM’ler, hastaneler, oteller, yüksek katlı binalar ve kampüsler tipik kullanım alanlarıdır.

Notifier CR-6, tek kart üzerinde 6 Form C kuru kontak rölesi sunarak yangın sistemini binanın diğer sistemleriyle entegre eden bir röle kontrol modülüdür. NO/NC seçilebilir röleleri, otomatik ardışık adreslemesi, panel kontrollü LED’leri ve geniş kabin uyumluluğuyla HVAC kapatma, kapı tutucu ve asansör çağırma gibi kritik kontrol işlevlerini güvenle yerine getirir. Kontrol edilen hattın denetlenmesi gerekiyorsa denetimli çıkış modülü SC-6 ile tamamlanır. Projenize en uygun modül yapılandırmasını belirlemek için uzman ekibimizden destek alarak en doğru çözümü birlikte planlayabilirsiniz.
