Gent LV Interface

Açıklama

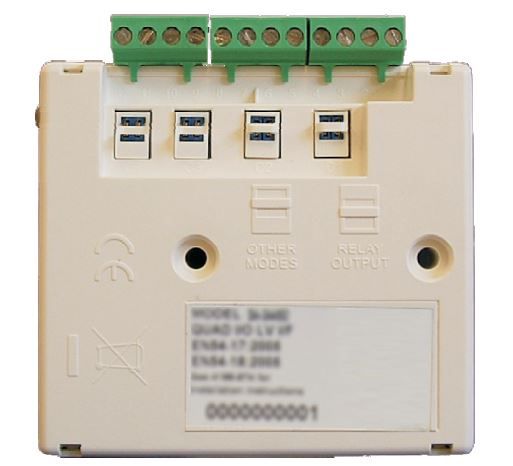

Gent LV Interface Giriş/Çıkış Modülü (S4-34420)

Bir yangın algılama sistemi, yalnızca dedektör ve sirenlerden ibaret değildir. Modern bir sistem, bir yangın anında havalandırma damperlerini kapatmak, asansörleri çağırmak, söndürme sistemlerini tetiklemek ya da bina yönetim sistemine bilgi göndermek gibi pek çok işlevi de yönetmek zorundadır. İşte bu noktada arayüz modülleri devreye girer. Gent LV Interface (S4-34420), yangın panelini dış dünyayla bağlayan bu kritik köprülerden biridir. Bu yazıda bu modülün ne olduğunu, hangi özellikleri taşıdığını ve nerede kullanıldığını ele alıyoruz.

LV Interface (S4-34420) Nedir?

Gent LV Interface (ürün kodu S4-34420), Honeywell Gent’in Vigilon serisine ait, loop beslemeli ve adreslenebilir bir düşük voltaj (Low Voltage) giriş/çıkış arayüz modülüdür. Temel işlevi, yangın algılama sistemi ile düşük voltajlı diğer cihaz ve sistemler arasında giriş (input) ve çıkış (output) sağlamaktır.

Modül, bir giriş ve bir çıkış kanalına sahiptir. Adreslenebilir olması, modülün loop üzerinde tekil bir cihaz adresi kullanması ve panelin düzenli sorgularına (poll) yanıt vererek hem cihaz tipini hem de denetlenen giriş devresinin durumunu (açık/normal/kısa devre) bildirmesi anlamına gelir. Bu, sistemin her giriş ve çıkışı tam olarak izlemesini sağlar.

Giriş ve Çıkış Yetenekleri

Gent LV Interface’in gücü, esnek giriş/çıkış yapılandırmasından gelir. Çıkış tarafında, normalde açık (NO) ya da normalde kapalı (NC) röle kontaklarıyla, 1A @ 30VDC anma değerine kadar bir yükü kontrol edebilir. İsteğe bağlı olarak çıkış, normalde açık ya da normalde kapalı bir LED’i sürmek üzere 24V’ta 1.5mA sağlayacak şekilde de yapılandırılabilir.

Giriş tarafında ise modül çok yönlüdür: giriş; yangın (fire), arıza (fault), denetim (supervisory) ya da doğrulama (confirmation) girişi olarak programlanabilir. Önemli bir güvenlik özelliği olarak, tüm giriş modlarında modül kısa devre ve açık devre arızalarını algılar. Bu, giriş hattının sürekli denetlenmesi ve bir kablo sorununun anında tespit edilmesi anlamına gelir.

Damper, BMS ve Sistem Entegrasyonu

Gent LV Interface’in en yaygın kullanım amaçlarından biri, yangın sistemini diğer bina sistemleriyle entegre etmektir. Bu modül sayesinde yangın paneli; havalandırma damperlerini kontrol edebilir, bina yönetim sistemlerine (BMS) sinyal gönderebilir, söndürme sistemlerini ya da güvenlik sistemlerini tetikleyebilir.

Vigilon sistemi, çok sayıda loop beslemeli arayüz ünitesini destekler; bu da bir yangın anında tesisat kontrolünü ve diğer acil durum yönetim sistemleriyle bağlantıyı esnek biçimde yönetmeyi mümkün kılar. Her cihazın ayrı ayrı adreslenmesi, sistemin genel yönetim kapasitesini artırır ve loop beslemeli yapı, ekonomik bir çözüm sunar.

Esnek Montaj Seçenekleri

Gent LV Interface, kurulum açısından esnektir. Modül; DIN ray montaj braketleri (S4-34491) ile diğer ekipman muhafazalarına monte edilebilir, ya da plastik kutu (S4-34490) veya metal kutu (S4-34492) içine yerleştirilebilir. Bu kutular, gelen kablolar için sonlandırma noktalarına sahiptir.

Modül, kolay kablolama için tak-çıkar (plug-in) terminal bağlantılarına ve durum göstergesi için çift renkli LED’lere sahiptir. Yumuşak (soft) ya da SAFE adresleme desteklenir. Bu özellikler, kurulum ve devreye almayı kolaylaştırır. Modülün devreye alınması için Gent devreye alma aracı (Commissioning Tool) kullanılır.

Nerede Kullanılır?

Gent LV Interface, yangın algılama sisteminin düşük voltajlı bir cihaz ya da sistemle etkileşime girmesi gereken her noktada kullanılır. Tipik kullanım senaryoları arasında havalandırma damperi kontrolü, bina yönetim sistemi (BMS) entegrasyonu, söndürme sistemi tetikleme, asansör çağırma, manyetik kapı tutucuların kontrolü ve diğer acil durum sistemleriyle sinyalleşme yer alır.

Bu modül; oteller, hastaneler, ofis binaları, alışveriş merkezleri, endüstriyel tesisler ve kamu binaları gibi, yangın sisteminin diğer bina altyapısıyla entegre çalışması gereken her tür yapıda kullanılır.

EN54 Sertifikası

LV Interface, giriş/çıkış cihazları için Avrupa standardı olan EN54-18 ve kısa devre izolatörleri için EN54-17 standartlarına uygundur. Bu sertifikalar, modülün akredite testlerden geçtiğini ve yangın anında güvenilir çalışacağını garanti eder. Profesyonel ve mevzuata uygun bir yangın algılama sistemi için tüm bileşenlerin bu tür sertifikalara sahip olması esastır.

Sonuç

Gent LV Interface (S4-34420), yangın algılama sistemini düşük voltajlı cihaz ve sistemlerle bağlayan, loop beslemeli ve adreslenebilir bir giriş/çıkış arayüz modülüdür. 1A @ 30VDC çıkış kontağı, programlanabilir giriş modları, kısa/açık devre denetimi ve esnek montaj seçenekleriyle; damper kontrolü, BMS entegrasyonu ve acil durum sistemleriyle sinyalleşme için güvenilir bir çözüm sunar. Projenize en uygun Gent arayüz modülünü belirlemek için uzman ekibimizden destek alarak en doğru çözümü birlikte planlayabilirsiniz.
