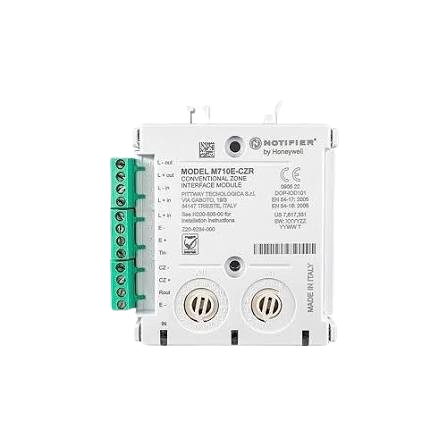

Notifier M710-CZR

Açıklama

Notifier M710-CZR Konvansiyonel Zon Arayüz Modülü

Birçok bina, yıllar içinde konvansiyonel (adressiz) yangın algılama sistemiyle donatılmıştır. Bu sistemler adresli sistemlere geçiş yapmak istendiğinde, mevcut adressiz dedektörlerin tümünü sökmek hem maliyetli hem de zaman alıcıdır. Notifier M710-CZR, adressiz dedektör zonlarını doğrudan adresli sisteme bağlayarak bu geçişi kolaylaştıran tekil bir arayüz modülüdür. Bu yazıda M710-CZR’nin ne işe yaradığını, nasıl çalıştığını ve nerede tercih edildiğini ele alıyoruz.

M710-CZR Nedir ve Ne İşe Yarar?

Notifier M710-CZR, Notifier’ın M700 serisi (tekil modül) ailesinin bir parçası olan konvansiyonel zon izleme (monitor) modülüdür. Temel görevi, adressiz (non-addressable) 2 telli bir dedektör zonunun, Notifier analog adresli yangın sistemiyle haberleşmesini sağlamaktır.

Konvansiyonel sistemlerde dedektörler bölge (zon) bazında gruplanır ve panele iki telle bağlanır; dedektörler kendi adreslerine sahip değildir. M710-CZR, böyle bir adressiz zonu alıp adresli sisteme tanıtır. Modül, izlediği konvansiyonel 2 telli duman dedektörü zonunun durumunu (normal/açık/kısa) panele bildirir ve loop üzerindeki 99 adresten birini kullanır. Bu sayede mevcut adressiz loop’lar, sökülmeden adresli sisteme entegre edilebilir.

CZ-6 (6 zonlu) ile aynı işlevi görür; fark, M710-CZR’nin tek bir zonu izleyen, M700 serisi tekil modül olmasıdır.

Retrofit Uygulamaları İçin İdeal

M710-CZR, özellikle retrofit (mevcut sistemi yenileme) uygulamaları için tasarlanmıştır. Bir binada hâlihazırda adressiz 2 telli dedektör zonları varsa ve sistem adresli bir panele yükseltilmek isteniyorsa, mevcut dedektörlerin tümünü sökmek yerine M710-CZR ile bu zonlar adresli sisteme entegre edilebilir. Bu, hem maliyeti hem de kurulum süresini önemli ölçüde azaltır.

Bu yaklaşım, özellikle adresli sisteme aşamalı geçiş yapmak isteyen veya mevcut altyapıyı korumak isteyen projeler için pratik bir köprü çözümüdür.

Esnek Besleme ve İzolasyon

M710-CZR’nin önemli bir özelliği, esnek besleme seçenekleridir. İzlenen adressiz zon, iki şekilde beslenebilir: ya doğrudan analog haberleşme hattından (loop powered), ya da harici bir güç kaynağından.

Harici güç kaynağı kullanıldığında, haberleşme hattı hem adressiz zondan hem de güç kaynağından tam olarak izole edilir. Bu izolasyon, daha büyük veya yüksek akım çeken konvansiyonel zonların güvenle bağlanmasını sağlar ve haberleşme hattının bütünlüğünü korur. Güncel M710E-CZR modeli ayrıca dahili kısa devre izolatörü de içerir; bu, loop’taki bir arızada diğer cihazların çalışmaya devam etmesini sağlar.

Adresleme, LED ve Montaj

Notifier M710-CZR’nin adresi, döner kod anahtarlarıyla (rotary decade switch) 01 ile 99 arasında ayarlanır. Anahtarlara modülün ön ya da üst tarafından bir tornavida ile erişilebilir (kullanılabilir adres sayısı panelin kapasitesine bağlıdır).

Güncel M710E-CZR modeli, üç renkli (tri-color: yeşil/kırmızı/sarı) LED ile farklı durumları (normal/alarm/arıza) gösterir. Modül, tüm M700 serisi modüllerde olduğu gibi takılabilir (plug-in) klemenslerle kolayca kablolanır. Montaj için M200E-SMB (yüzey montaj kutusu), M200E-DIN (DIN ray braketi) veya M200E-PMB (pano montaj kutusu) kullanılır; bunlar Notifier 19″ rack montaj adaptörleriyle 19″ rack içine de yerleştirilebilir.

Bağlantı Detayları

M710-CZR, adressiz dedektörleri iki telli (radyal/tree) veya dört telli (ring) olarak bağlamayı destekler. Hat sonuna bir sonlandırma direnci (EOL resistor) bağlanır; bu direnç, hattın bütünlüğünün denetlenmesini sağlar ve modülle birlikte verilir.

Modül 15-30 VDC (güncel “E” modelde 15-32 VDC) arasında çalışır ve düşük akım tüketir. Çalışma sıcaklığı -20°C ile +60°C arasında, bağıl nem ise %95’e kadar (yoğuşmasız) olarak belirtilmiştir. Bu dayanıklılık, modülün çeşitli ortam koşullarında güvenilir çalışmasını sağlar.

Nerede Kullanılır?

Notifier M710-CZR, adressiz dedektör zonlarının adresli sisteme bağlanması gereken her projede kullanılır. Özellikle mevcut konvansiyonel/adressiz sistemi adresli panele yükselten retrofit projelerinde idealdir. Endüstriyel tesisler, eski ticari binalar, oteller, hastaneler ve kamu binaları gibi mevcut adressiz altyapıya sahip yapılar tipik kullanım alanlarıdır. Tek bir zonun bağlanmasının yeterli olduğu durumlarda, çok zonlu CZ-6 yerine ekonomik bir tekil çözüm sunar.

Notifier M710-CZR, adressiz 2 telli dedektör zonlarını adresli yangın algılama sistemine bağlayan, M700 serisi tekil bir arayüz modülüdür. Esnek besleme (loop ya da harici), tam izolasyon, döner anahtar adresleme ve geniş montaj seçenekleriyle, mevcut adressiz sistemlerin modern adresli panellere ekonomik biçimde entegre edilmesini sağlar. Güncel ve satılabilir versiyonu, dahili izolatör ve üç renkli LED içeren M710E-CZR’dir. Projenize en uygun modül yapılandırmasını belirlemek için uzman ekibimizden destek alarak en doğru çözümü birlikte planlayabilirsiniz.
