Notifier M701E

Açıklama

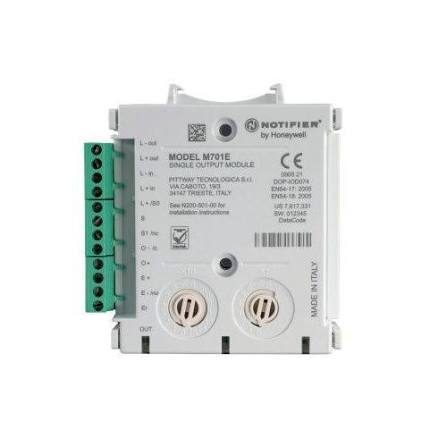

Notifier M701E Tek Çıkışlı Kontrol Modülü

Yangın algılama sistemleri yalnızca yangını tespit etmekle kalmaz; tespit anında sirenleri, flaşörleri ve çeşitli yardımcı cihazları da devreye sokar. Bu cihazların panelden kontrol edilmesi için çıkış (kontrol) modülleri kullanılır. Notifier M701E, M700 serisinin güncel “E” versiyonu olarak, denetimli tek bir çıkışla bu kontrol görevini güvenilir biçimde yerine getirir. Bu yazıda M701E’nin ne işe yaradığını, nasıl çalıştığını ve nerede tercih edildiğini ele alıyoruz.

M701E Nedir ve Ne İşe Yarar?

Notifier M701E, Notifier’ın M700 serisi (tekil modül) ailesinin güncel “E” versiyonu olan bir tek çıkışlı kontrol modülüdür (single output control module). Temel görevi, yangın alarm panelinin komutuyla harici bir cihazı (siren, flaşör, kapı kapatıcı vb.) devreye sokmaktır.

M701E, analog/akıllı/adresli bir yangın alarm panelinin loop’una bağlanır. Panelin düzenli sorgularına (poll) yanıt vererek tipini ve çıkış devresinin durumunu (normal/açık/kısa) bildirir. Loop üzerindeki bir adresi kullanır ve döner kod anahtarlarıyla adreslenir. Eski M701 modülünün doğrudan yerine geçen güncel modeldir.

Denetimli ve Denetimsiz Mod

Notifier M701E’nin en önemli özelliği, iki farklı modda çalışabilmesidir:

Denetimli (supervised) modda, modül yüke giden kabloyu izler ve panelin komutuyla harici bir güç kaynağını yüke anahtarlar. Bu mod, polarize yükler (örneğin siren ve flaşör devreleri) için kullanılır. Denetim sayesinde, yüke giden hatta bir kopukluk (açık devre) veya kısa devre oluşursa, modül bunu algılayıp panele bildirir. Bu modun çalışması için 7-30 VDC arasında harici bir güç kaynağı gerekir; modül ayrıca bu besleme geriliminin 7V’un altına düşmediğini de izler. Denetimli mod için modülle birlikte bir hat sonu direnci (EOL resistor) verilir.

Denetimsiz (unsupervised) modda ise denetim devre dışı bırakılır ve modül, ek bir adaptöre gerek kalmadan 2A’e kadar (30 VDC) anahtarlamalı herhangi bir yükü kontrol etmek için kullanılabilir. Bu esneklik, modülü hem hayati öneme sahip siren/flaşör devreleri için hem de genel amaçlı kontrol görevleri için uygun kılar.

“E” Versiyonunun Avantajları

Notifier M701E, M700 ailesinin yeniden tasarlanmış platformuna aittir ve NFXI kablolu nokta dedektörü serisini, aynı aile görünümü ve kesintisiz süreklilikle tamamlar. “E” versiyonunun getirdiği önemli iyileştirmeler şunlardır:

Birincisi, dahili kısa devre izolatörü içerir. Bu sayede modül, loop hattındaki bir kısa devrede etkilenen bölümü ayırarak sistemin geri kalanının çalışmaya devam etmesini sağlar (EN54-17 uyumlu).

İkincisi, üç renkli (tri-color) LED ile farklı durumları net biçimde gösterir. Ayrıca takılabilir (plug-in) vidalı klemensler ve doğrudan döner (decade) adres girişi gibi kurulum kolaylıkları sunar. Yeni M700 tasarımı, maksimum güvenilirliği üst düzey işlevsellikle birleştirir.

Esnek Montaj Seçenekleri

Notifier M701E’nin benzersiz mekanik tasarımı, modülün üç farklı şekilde monte edilebilmesine imkân tanır: standart bir duvar kutusu içinde, DIN ray üzerinde veya kendine özel muhafazasında. Bu esneklik, hem pano içi hem de bağımsız kurulumlara uyum sağlar ve farklı saha koşullarına kolayca adapte olur.

M700 ailesinde hem tekil (single) hem de çok yollu (multi-way) modeller bulunur; yenilenen mekanik paket, hem kurulum maliyetini hem de gereken montaj alanını azaltır. Geniş bir aksesuar yelpazesi, ürünün kabin veya yüzey montaj muhafazasına yerleştirilmesini mümkün kılar.

Adresleme ve Uyumluluk

Notifier M701E, döner kod anahtarlarıyla adreslenir (CLIP protokolünde 01-99, gelişmiş/OPAL protokolünde 01-159). Tüm Notifier protokolü yangın alarm panelleriyle uyumludur; bu geniş uyumluluk, modülü farklı panel kuşaklarında esnek biçimde kullanılabilir kılar.

EN54 Sertifikası ve Güvenilirlik

M701E, Avrupa yangın güvenliği standartlarından EN54-17 (kısa devre izolatörleri) ve EN54-18 (giriş/çıkış cihazları) standartlarına göre CPD onaylıdır. Ayrıca CEA GEI 1-082/1-084, LPCB ve VdS gibi tanınmış onaylara sahiptir. Bu sertifikalar, modülün akredite testlerden geçtiğini ve yangın anında güvenilir çalışacağını garanti eder. Profesyonel ve mevzuata uygun bir yangın algılama sistemi için tüm bileşenlerin bu tür sertifikalara sahip olması esastır.

Nerede Kullanılır?

Notifier M701E, yangın anında harici bir cihazın panelden kontrol edilmesi gereken her projede kullanılır. Tipik uygulamalar arasında siren ve flaşör (sounder/strobe) devrelerinin sürülmesi, kapı kapatıcıların (door closer) kontrolü, manyetik kapı tutucuların bırakılması ve diğer yardımcı cihazların aktivasyonu yer alır. Özellikle çıkışın denetlenmesinin (hat bütünlüğü izleme) önemli olduğu siren/flaşör uygulamaları için idealdir. Ofisler, oteller, hastaneler, AVM’ler, okullar ve endüstriyel tesisler tipik kullanım alanlarıdır.

Notifier M701E, denetimli tek çıkışıyla siren, flaşör ve kapı kapatıcı gibi harici cihazları kontrol eden, M700 serisinin güncel “E” versiyonu bir kontrol modülüdür. Denetimli/denetimsiz çift mod, dahili kısa devre izolatörü, üç renkli LED’i, esnek montaj seçenekleri (duvar/DIN ray/özel muhafaza) ve EN54-17/18 sertifikasıyla, yangın sisteminin uyarı cihazlarını ve yardımcı sistemlerini güvenilir biçimde sürer. Şebeke gerilimli (240VAC) yükler gerektiğinde M701E-240 ile tamamlanır. Projenize en uygun çıkış modülü tipini belirlemek için uzman ekibimizden destek alarak en doğru çözümü birlikte planlayabilirsiniz.
