Notifier IDR-MD

Açıklama

Notifier IDR-MD Mimik Sürücü Kartı (64 LED/Röle Çıkışlı)

Büyük binalarda yangın sisteminin durumunu bina planı üzerinde net biçimde göstermek, mimik (mimic) panellerle sağlanır. Bu panellerin LED’lerini ve rölelerini fiilen süren bileşen ise sürücü kartlarıdır. Notifier IDR-MD, IDR-M mimik sisteminin sürücü kartı olarak, 64 çıkışıyla detaylı bölge gösterimini mümkün kılar. Bu yazıda IDR-MD’nin ne işe yaradığını, nasıl çalıştığını ve sistem içindeki rolünü ele alıyoruz.

IDR-MD Nedir ve Ne İşe Yarar?

IDR-MD, NOTIFIER yangın kontrol panelleriyle birlikte kullanılan esnek mimik panel sisteminin sürücü (driver) kartıdır. Mimik panel, bina planı üzerinde yangın bölgelerinin durumunu LED’lerle veya rölelerle gösterir. IDR-MD ise bu LED ve röleleri fiilen süren, yani çalıştıran bileşendir.

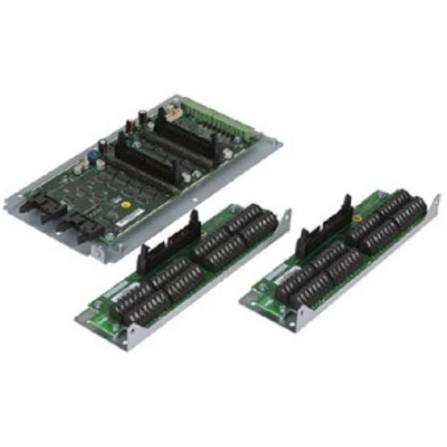

IDR-MD mimik sürücü kiti, bir mimik sürücü kartı ile iki mimik sonlandırma (termination) kartından oluşur; her biri ayrı bir metal şasiye monte edilmiştir. Sürücü kartı çıkış sinyallerini üretirken, sonlandırma kartları LED’lerin veya rölelerin fiziksel bağlantısının yapıldığı noktalardır. Tek bir IDR-MD kiti toplam 64 LED veya röle çıkışı ile 8 giriş hattı sağlar.

Sistem İçindeki Rolü: IDR-M ile İlişkisi

Notifier IDR-MD tek başına çalışmaz; bir IDR-M mimik kontrol kartının yönetimi altında çalışır. Sistemin mimarisi şöyledir: IDR-M kontrol kartı sistemin beynidir (işlemci ve bellek), IDR-MD sürücü kartları ise onun komutlarını fiziksel çıkışlara (LED/röle) dönüştüren elleridir.

Tek bir IDR-M kontrol kartı, 8 adede kadar IDR-MD sürücü kartını yönetebilir ve bu kartlar SPI veri yolu üzerinden zincirleme (daisy-chain) bağlanabilir. Her IDR-MD 64 çıkış sağladığından, tam kapasiteli bir sistem çok yüksek sayıda bölgeyi gösterebilecek şekilde ölçeklenir. Bu da IDR-M/IDR-MD ikilisini büyük ve karmaşık projeler için ideal kılar.

LED veya Röle: Esnek Çıkış Yapılandırması

Notifier IDR-MD’nin önemli bir avantajı, çıkışlarının esnek biçimde yapılandırılabilmesidir. 64 çıkış kanalı, 32’şerlik iki banka ayrılmıştır; her banka da sekizerli dört gruba bölünmüştür. Her grup, bir jumper bağlantısıyla LED sürmek ya da röle sürmek üzere ayrı ayrı ayarlanabilir.

Bu yapı sayesinde aynı kart üzerinde hem LED göstergeler hem de röle çıkışları (sekizerli gruplar hâlinde karışık olarak) kullanılabilir. LED’ler bina planında görsel gösterim sağlarken, röleler harici cihazların (kapı, fan, ışık vb.) tetiklenmesi gibi senaryolarda kullanılabilir. Her sonlandırma kartı 32 LED veya röleye kadar destekler.

Montaj ve Kurulum Seçenekleri

Notifier IDR-MD mimik sürücü kiti, üçüncü taraf bir şasi/muhafaza ile ya da 19″ rack montaj uygulamaları için NOTIFIER ID/NF Adaptör Mimik Kiti (PN: 020-597) ile kurulabilir. Bu esneklik, sistemin farklı pano ve dolap yapılarına uyum sağlamasına imkân tanır.

Kurulumda dikkat edilmesi gereken noktalar vardır: IDR-MD çalışması için bir IDR-M mimik kontrol kiti ve harici 24VDC besleme gerektirir. Ayrıca yangın panelinin yardımcı (auxiliary) çıkışları, mimik sisteminin akım ihtiyacı 0,5A’i aşıyorsa kullanılmamalıdır; bu durumda harici besleme şarttır. Doğru ve güvenli kurulum için sistemin profesyonelce projelendirilmesi önemlidir.

Nerede Kullanılır?

IDR-M/IDR-MD tabanlı mimik sistemleri, bina planı üzerinde detaylı bölgesel gösterimin önem taşıdığı büyük ve karmaşık projelerde kullanılır. Çok bölgeli hastaneler, üniversite kampüsleri, büyük fabrikalar, AVM’ler, havalimanları ve geniş yerleşkeli tesisler tipik kullanım alanlarıdır. Bu yapılarda bir yangının yerini bina planı üzerinden anında görmek, tahliye ve müdahale için kritik zaman kazandırır.

Notifier IDR-MD, IDR-M mimik panel sisteminin 64 LED/röle çıkışı sağlayan sürücü kartıdır. Jumper ile yapılandırılabilen esnek çıkışları, 8 giriş hattı, 8 sürücüye kadar zincirleme genişleme imkânı ve farklı montaj seçenekleriyle büyük mimik panellerin temel yapı taşıdır. Bir IDR-M kontrol kartı ve harici 24VDC besleme ile NOTIFIER panellerine entegre çalışır. Projenize uygun mimik sistem yapılandırmasını (IDR-M kontrol kartı ve gerekli IDR-MD sürücü sayısını) doğru belirlemek için uzman ekibimizden destek alarak en doğru çözümü birlikte planlayabilirsiniz.
