Notifier IDR-M

Açıklama

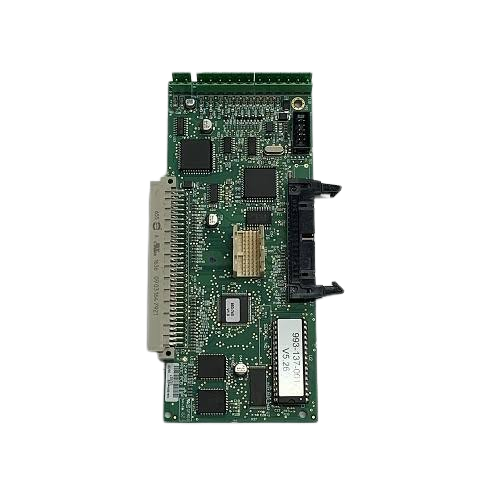

Notifier IDR-M Mimik Kontrol Kartı (Control Kit)

Büyük ölçekli ve çok bölgeli binalarda, bir yangının tam yerini bina planı üzerinde anında görebilmek hayati önem taşır. Mimik (mimic) paneller bunu sağlar; bina planını LED’lerle görselleştirerek hangi bölgede olay olduğunu net biçimde gösterir. Notifier IDR-M, bu büyük mimik panel sistemlerinin merkezinde yer alan kontrol kartıdır — yani sistemin beynidir. Bu yazıda IDR-M’nin ne işe yaradığını, nasıl çalıştığını ve hangi uygulamalarda kullanıldığını ele alıyoruz.

IDR-M Nedir ve Ne İşe Yarar?

Notifier IDR-M, NOTIFIER yangın kontrol panelleriyle birlikte kullanılan esnek mimik panel sisteminin kontrol ve sonlandırma kartıdır. Mimik panel sistemi, bina planı üzerinde yangın bölgelerinin durumunu (alarm, arıza, test, devre dışı vb.) LED’lerle gösterir. IDR-M ise bu sistemde tüm gösterimi yöneten merkezi birimdir.

IDR-M kontrol ve sonlandırma kiti, tek bir metal şasi üzerinde bir arada bulunan iki karttan oluşur: Kontrol kartı (Control board), sistemin işlemcisini ve belleğini barındırır; yani tüm mantığı yürütür. Sonlandırma kartı (Termination board) ise güç beslemesi, RS485 haberleşmesi ve diğer harici sinyallerin bağlantısını sağlar. Bu iki kart birlikte, mimik sisteminin yönetim merkezini oluşturur.

Sürücü Kartlarını Yönetme Kapasitesi

Notifier IDR-M’nin temel işlevi, mimik sürücü kartlarını (IDR-MD) yönetmektir. Tek bir IDR-M kontrol kartı, 8 adede kadar IDR-MD mimik sürücü kartıyla haberleşebilir ve onları kontrol edebilir. Her IDR-MD sürücü kartı 64 LED veya röle çıkışı sağladığından, IDR-M tabanlı bir sistem çok sayıda bölgenin gösterildiği büyük mimik panellere ölçeklenebilir.

Bu mimari, IDR-M’yi özellikle geniş ve karmaşık projeler için uygun kılar. Kompakt mimik (IDR-CM) çözümü daha küçük uygulamalar için idealken, IDR-M tabanlı sistem çok daha yüksek çıkış kapasitesi gerektiren büyük tesisler için tasarlanmıştır.

Yapılandırılabilir Çıkışlar ve Girişler

Notifier IDR-M sistemi yüksek esneklik sunar. Ortak yangın, arıza, test ve devre dışı çıkışları ile güç-OK çıkışı yapılandırılabilir. Ayrıca sistem, bir anahtar girişi (keyswitch) kabul eder; bu giriş sayesinde tahliye (evacuate), susturma (silence), lamba testi (lamp test), sessize alma (mute) ve reset gibi işlevler etkinleştirilebilir.

Sürücü kartları üzerindeki çıkışlar, ihtiyaca göre LED’leri veya röleleri sürmek için yapılandırılabilir (jumper bağlantılarıyla seçilir). Bu da sistemin yalnızca görsel gösterim değil, aynı zamanda harici cihazların tetiklenmesi gibi farklı senaryolarda da kullanılabilmesini sağlar.

Haberleşme, Besleme ve Kurulum

Notifier IDR-M, ana yangın paneliyle RS485 hattı üzerinden haberleşir ve çalışması için harici 24VDC besleme gerektirir. Sonlandırma kartı, güç ve RS485 bağlantılarının yanı sıra diğer harici sinyallerin de bağlanmasına olanak tanır.

Önemli bir kurulum detayı: Eğer IDR-M mimik, RS485 ağının uçlarından birinde yer alıyorsa, hat sonlandırma direnci jumper’ları (TERM ON) kontrol kartında takılı olmalıdır. Ağın ortasındaysa bu jumper’lar takılmaz. Doğru yapılandırma için sistemin profesyonelce projelendirilmesi ve devreye alınması önemlidir.

Nerede Kullanılır?

IDR serisi mimik ve tekrarlayıcılar, yangın sistemine ait kritik bilgilerin ana panelden uzaktaki noktalara iletilmesini sağlar. Bu birimler binanın stratejik noktalarına (hemşire istasyonları, kat sahanlıkları, güvenlik kabinleri veya kontrol odaları) yerleştirildiğinde, bir yangının yerini belirlerken ve tahliyeyi yönetirken değerli zaman kazandırır.

Notifier IDR-M tabanlı büyük mimik sistemleri özellikle çok bölgeli hastaneler, üniversite kampüsleri, büyük fabrikalar, AVM’ler, havalimanları ve geniş yerleşkeli tesisler gibi yüksek çıkış kapasitesi gerektiren projelerde tercih edilir.

Notifier IDR-M, büyük mimik panel sistemlerinin merkezini oluşturan kontrol ve sonlandırma kartıdır. İşlemci ve belleği barındıran kontrol kartı ile bağlantıları sağlayan sonlandırma kartını tek şaside birleştirir ve 8 adede kadar IDR-MD sürücü kartını yöneterek yüksek kapasiteli mimik gösterimler sağlar. RS485 haberleşmesi, 24VDC beslemesi ve yapılandırılabilir çıkış/girişleriyle NOTIFIER panelleriyle uyumlu, esnek bir çözümdür. Projenize uygun mimik sistem yapılandırmasını (IDR-M kontrol kartı ve gerekli IDR-MD sürücü sayısını) doğru belirlemek için uzman ekibimizden destek alarak en doğru çözümü birlikte planlayabilirsiniz.
